فلنج گلودار فولادی لبه دار A105, MELESI , Class150
فلنج گلودار فولادی لبه دار A105, MELESI , Class150 فلنج فولادی لبه دار کلاس150-FAD , tفورج A105 فلنج کربن استیل(فولادی) لبه دار فورج ملسی Melesi
مشخصات
- شرکت سازنده :
- Melesi-FAD
- مدل :
- Welding neck
- کشور سازنده :
- ایتالیا
- متریال :
- A105
- کلاس :
- 150#
- برند: :
- Melesi - FAD
- استاندارد :
- B16.5
توضیحات محصول

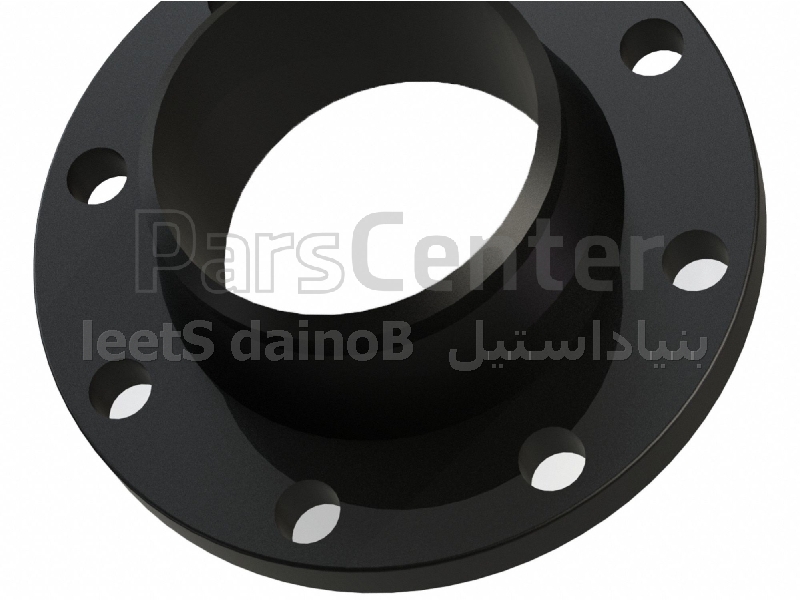

فلنج گلودار کربن استیل A105 کلاس 150 برند MELESI – استاندارد ASME B16.5
Flange WN A105, Raised Face (RF), Class #150, برند MELESI ایتالیا
معرفی فلنج گلودار A105
فلنج گلودار (Weld Neck) ساخته‌شده از فولاد فورج‌شده‌ی A105 با کلاس فشاری 150، یکی از پرکاربردترین انواع فلنج‌ها در خطوط لوله صنعتی با فشار کم تا متوسط است. طراحی گلودار این فلنج باعث می‌شود اتصال آن به لوله به‌صورت جوش کامل انجام شود که این ویژگی موجب پایداری بالا، کاهش تمرکز تنش، و عمر مفید بیشتر اتصال می‌شود.
تفاوت متریال A105 با فولاد ST37
فولاد A105 یک آلیاژ کربن‌استیل فورج‌شده است که برای کاربردهای فشار بالا و دمای بالا طراحی شده است. این متریال دارای استحکام کششی، سختی و مقاومت ضربه‌ای بسیار بیشتری نسبت به فولاد ساختمانی ST37 است که عمدتاً در پروژه‌های ساختمانی سبک استفاده می‌شود. به همین دلیل، فلنج‌های A105 انتخاب اصلی برای استفاده در سیستم‌های حساس نفت، گاز و پتروشیمی هستند.
سطح آب‌بندی Raised Face (RF) و تفاوت آن با Ring Type Joint (RTJ)
در طراحی Raised Face (RF)، سطح آب‌بندی کمی برجسته‌تر از سطح کلی فلنج ساخته می‌شود و باعث افزایش فشار گسکت و در نتیجه آب‌بندی بهتر می‌شود. این نوع طراحی برای اکثر کاربردهای صنعتی مناسب است.
در مقابل، فلنج‌های Ring Type Joint (RTJ) دارای شیار مکانیکی مخصوص برای قرارگیری گسکت فلزی حلقوی هستند که مخصوص کاربردهای فشار بالا و شرایط بحرانی بوده و آب‌بندی قوی‌تری ارائه می‌دهند، اما هزینه بالاتری دارند.
استاندارد ASME B16.5 چیست؟
ASME B16.5 یکی از استانداردهای معتبر بین‌المللی است که مشخصات ابعادی، کلاس‌های فشاری، تلرانس‌ها و الزامات فنی فلنج‌های بین سایز ½ اینچ تا ۲۴ اینچ را مشخص می‌کند. فلنج کلاس 150 بر اساس این استاندارد، مناسب استفاده در سیستم‌های دما و فشار متوسط در صنایع مختلف است.
درباره برندهای MELESI و FAD
MELESI یکی از برندهای معتبر ایتالیایی در زمینه تولید فلنج‌های فورج‌شده با کیفیت بالا است. این برند با رعایت استانداردهای بین‌المللی و تأییدیه‌هایی مانند PED و ISO، در صنایع نفت، گاز، پتروشیمی و بخار بسیار شناخته‌شده است.
FAD نیز برند قابل قبولی در بازار خاورمیانه بوده و محصولات آن در پروژه‌های متوسط تا سنگین مورد استفاده قرار می‌گیرند.
جدول مشخصات فلنج گلودار A105 کلاس 150 (بر اساس ASME B16.5)
| سایز (اینچ) | قطر بیرونی (mm) | تعداد سوراخ | قطر سوراخ پیچ (mm) | قطر دایره پیچ‌ها (mm) | وزن تقریبی (kg) |
|---|---|---|---|---|---|
| 1/2 | 89 | 4 | 15.9 | 60.3 | 1.3 |
| 3/4 | 98 | 4 | 15.9 | 69.9 | 1.6 |
| 1 | 108 | 4 | 15.9 | 79.4 | 2.3 |
| 1-1/2 | 127 | 4 | 15.9 | 95.3 | 3.4 |
| 2 | 152 | 4 | 15.9 | 120.7 | 4.5 |
| 3 | 190 | 4 | 15.9 | 152.4 | 7.8 |
| 4 | 229 | 8 | 15.9 | 190.5 | 11.6 |
| 6 | 279 | 8 | 15.9 | 241.3 | 21.5 |
| 8 | 343 | 8 | 15.9 | 298.5 | 32.5 |
| 10 | 406 | 12 | 15.9 | 362.0 | 50.3 |
| 12 | 483 | 12 | 15.9 | 431.8 | 68.4 |
مزایای فلنج گلودار کلاس 150 A105
مناسب برای لوله‌کشی با فشار متوسط
طراحی گلودار جهت توزیع یکنواخت تنش
آب‌بندی مطمئن با سطح RF
انطباق با استانداردهای جهانی
قابل استفاده در سیستم‌های بخار، آب، گاز و هوا
📦 فروشگاه بنیاد استیل آمادگی دارد این محصول فلنج گلودار A105 کلاس 150 را در کشور چین به‌صورت سفارشی تولید کرده و با حمل دریایی یا هوایی ارسال نماید.
